Trong ba bài viết trước, chúng ta đã tìm hiểu:
- Vai trò của hệ thống cáp quang trong Data Center.
- Sự khác biệt giữa Tier-1 và Tier-2 Fiber Certification.
- Những sai lầm phổ biến khi nghiệm thu hệ thống cáp quang.
Điểm chung của các nội dung trên là: chất lượng của một hệ thống cáp quang không chỉ phụ thuộc vào vật tư hay tay nghề thi công, mà còn phụ thuộc vào quy trình Đo kiểm và chứng nhận được áp dụng.
Khi mỗi bước sử dụng một thiết bị khác nhau, dữ liệu lưu trữ rời rạc và báo cáo không đồng nhất, quá trình nghiệm thu sẽ mất nhiều thời gian hơn và gây khó khăn cho công tác bảo trì về sau.
Đó là lý do nhiều nhà thầu và chủ đầu tư lựa chọn xây dựng một quy trình Đo kiểm xuyên suốt thay vì chỉ tập trung vào từng phép đo riêng lẻ.

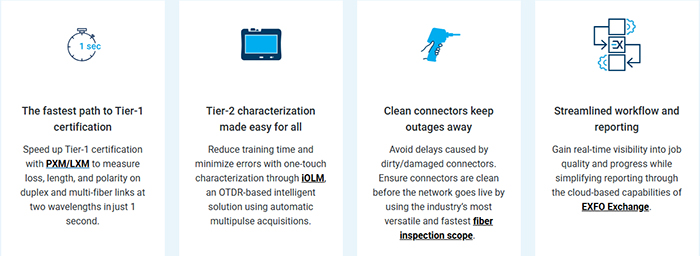

Một quy trình Đo kiểm hiện đại thường bao gồm các bước sau:
Bước 1: Kiểm tra đầu connector
Mọi phép đo chỉ đáng tin cậy khi bề mặt connector sạch và đạt tiêu chuẩn.
Thực hiện quy trình:
Inspect → Clean → Inspect
giúp hạn chế lỗi do bụi bẩn, vết xước hoặc tạp chất trên đầu nối quang.
Giải pháp EXFO phù hợp: FIP-500 Fiber Inspection Probe với khả năng phân tích tự động theo tiêu chuẩn IEC và hỗ trợ kiểm tra nhanh các đầu nối simplex, duplex và MPO/MTP.
Xem thêm>>> Máy soi lỗi connector EXFO FIP-500
Bước 2: Chứng nhận Tier-1
Sau khi xác nhận connector đạt yêu cầu, hệ thống được kiểm tra suy hao đầu cuối bằng thiết bị OLTS.
Mục tiêu là:
- Đánh giá Insertion Loss.
- Kiểm tra chiều dài.
- Xác nhận cực tính.
- Đánh giá Pass/Fail theo giới hạn thiết kế.
Giải pháp EXFO phù hợp: Dòng PXM/LXM Optical Loss Test Set, hỗ trợ Đo kiểm nhanh cho các tuyến simplex, duplex và MPO, phù hợp với các dự án Data Center mật độ cao.
Xem thêm>>> Bộ đo kiểm suy hao cáp quang EXFO PXM/LXM
Bước 3: Phân tích Tier-2
Khi cần đánh giá chi tiết hoặc xác định nguyên nhân của các tuyến không đạt yêu cầu, kỹ sư sử dụng OTDR để phân tích từng sự kiện trên tuyến cáp.
Các thông tin thu được bao gồm:
- Vị trí mối hàn.
- Vị trí connector.
- Suy hao từng sự kiện.
- Độ phản xạ.
- Điểm đứt hoặc suy hao bất thường.
Giải pháp EXFO phù hợp: FTB Lite - 720D OTDR với công nghệ iOLM giúp tự động phân tích tuyến cáp và tạo báo cáo trực quan, hỗ trợ kỹ sư rút ngắn thời gian đánh giá.
Xem thêm>>> Máy đo cáp quang OTDR EXFO FTB Lite 720D
Bước 4: Quản lý dữ liệu và báo cáo
Sau khi hoàn thành Đo kiểm, toàn bộ kết quả cần được lưu trữ và quản lý tập trung để phục vụ nghiệm thu, bảo trì và mở rộng hệ thống.
Một nền tảng quản lý dữ liệu giúp:
- Lưu trữ hồ sơ đo.
- Tạo báo cáo theo dự án.
- Đồng bộ dữ liệu giữa các nhóm kỹ thuật.
- Hỗ trợ truy xuất nhanh khi cần kiểm tra hoặc đánh giá lại.
Giải pháp EXFO phù hợp: EXFO Exchange, nền tảng quản lý dữ liệu và báo cáo trên nền tảng đám mây, hỗ trợ chia sẻ kết quả đo giữa hiện trường và văn phòng.
Việc chuẩn hóa quy trình Đo kiểm không chỉ giúp dự án đáp ứng yêu cầu kỹ thuật mà còn mang lại nhiều lợi ích trong dài hạn:
- Giảm nguy cơ phải thi công hoặc nghiệm thu lại.
- Rút ngắn thời gian kiểm tra tại hiện trường.
- Chuẩn hóa báo cáo theo từng dự án.
- Dễ dàng truy xuất dữ liệu khi bảo trì hoặc mở rộng hệ thống.
- Nâng cao chất lượng bàn giao và tính chuyên nghiệp của nhà thầu.
Đối với chủ đầu tư, việc có đầy đủ hồ sơ Đo kiểm giúp tăng tính minh bạch, hỗ trợ quản lý tài sản hạ tầng và tạo nền tảng cho các kế hoạch nâng cấp trong tương lai.
Trong các dự án Data Center, điều khách hàng cần không chỉ là một thiết bị đo có nhiều tính năng, mà là một quy trình giúp mọi kết quả đo đều có thể kiểm chứng, lưu trữ và sử dụng xuyên suốt vòng đời của hệ thống.
Đó là lý do TMTECH tư vấn theo hướng xây dựng quy trình Đo kiểm và chứng nhận toàn diện, từ kiểm tra connector, chứng nhận Tier-1, phân tích Tier-2 đến quản lý dữ liệu và báo cáo. Cách tiếp cận này giúp giảm rủi ro trong giai đoạn nghiệm thu, đồng thời tạo nền tảng thuận lợi cho công tác vận hành và bảo trì sau này.
Một hệ thống cáp quang chất lượng không chỉ được quyết định bởi vật tư hay kỹ thuật lắp đặt, mà còn bởi khả năng Đo kiểm và chứng nhận theo quy trình chuẩn.
Bằng cách kết hợp kiểm tra connector, chứng nhận Tier-1, phân tích Tier-2 và quản lý dữ liệu tập trung, doanh nghiệp có thể nâng cao chất lượng nghiệm thu, tối ưu hiệu quả vận hành và sẵn sàng cho các hạ tầng Data Center thế hệ mới.
Với hệ sinh thái giải pháp toàn diện, EXFO hỗ trợ các đơn vị thi công, nhà tích hợp hệ thống và chủ đầu tư chuẩn hóa toàn bộ quy trình này, góp phần xây dựng các Data Center có độ tin cậy cao và đáp ứng yêu cầu phát triển trong tương lai.
=================================
TMTECH là đối tác phân phối giải pháp EXFO tại Việt Nam, Lào và Campuchia, sẵn sàng đồng hành cùng khách hàng trong các dự án Data Center, từ tư vấn quy trình Đo kiểm, lựa chọn thiết bị phù hợp đến đào tạo và hỗ trợ kỹ thuật sau bán hàng.
Nếu doanh nghiệp của bạn đang triển khai hoặc nâng cấp hạ tầng Data Center, hãy liên hệ với đội ngũ TMTECH để được tư vấn giải pháp Đo kiểm và chứng nhận phù hợp với từng giai đoạn của dự án.
