Khi triển khai hệ thống cáp quang cho Data Center, nhiều doanh nghiệp tập trung vào việc hoàn thành tiến độ lắp đặt nhưng chưa dành đủ sự quan tâm cho công tác kiểm tra và chứng nhận trước khi đưa vào khai thác.
Thực tế cho thấy, phần lớn các sự cố ở lớp vật lý không xuất hiện ngay sau khi thi công mà chỉ bộc lộ khi hệ thống bắt đầu hoạt động với lưu lượng lớn hoặc khi nâng cấp lên các liên kết tốc độ cao như 100G, 400G hoặc 800G.
Dưới đây là 5 sai lầm phổ biến mà các đơn vị triển khai nên tránh.
Sai lầm 1: Không kiểm tra đầu connector trước khi đo
Đầu connector là điểm tiếp xúc trực tiếp giữa các sợi quang. Chỉ một hạt bụi rất nhỏ, một vết xước hoặc dầu từ dấu vân tay cũng có thể làm tăng suy hao hoặc phản xạ, dẫn đến kết quả đo không chính xác và ảnh hưởng đến chất lượng truyền dẫn.
Nhiều kỹ sư có thói quen cắm dây đo ngay mà không kiểm tra bề mặt connector. Điều này có thể khiến lỗi xuất phát từ connector bị nhầm lẫn với lỗi của tuyến cáp.
Khuyến nghị
- Kiểm tra connector bằng kính hiển vi chuyên dụng hoặc thiết bị kiểm tra đầu nối.
- Thực hiện quy trình Inspect → Clean → Inspect trước khi tiến hành các phép đo.
Xem thêm>>> Máy soi lỗi connector EXFO FIP-500
Sai lầm 2: Chỉ đo OTDR và bỏ qua kiểm tra suy hao đầu cuối
OTDR là công cụ rất hiệu quả để phân tích từng sự kiện trên tuyến cáp, nhưng không thay thế phép đo suy hao đầu cuối bằng OLTS.
Nếu chỉ dựa vào kết quả OTDR, doanh nghiệp có thể thiếu thông tin về suy hao tổng của tuyến và khó đáp ứng yêu cầu nghiệm thu theo tiêu chuẩn hoặc hồ sơ mời thầu.
.jpg)
Khuyến nghị
Kết hợp:
- Tier-1 (OLTS) để xác nhận suy hao toàn tuyến.
- Tier-2 (OTDR) để phân tích chi tiết khi cần.

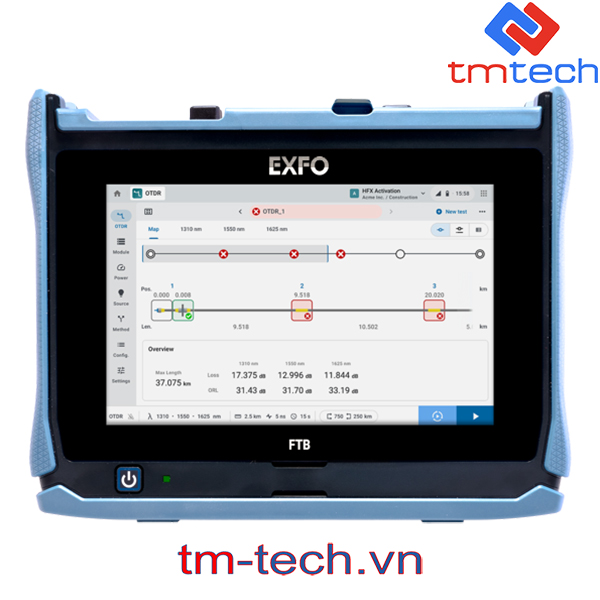

Xem thêm>>> Máy đo cáp quang OTDR EXFO FTB Lite 720D
Sai lầm 3: Không kiểm tra cực tính (Polarity)
Đối với các hệ thống sử dụng đầu nối MPO/MTP, việc đấu nối sai cực tính có thể khiến liên kết không hoạt động hoặc phát sinh lỗi khó xác định.
Đây là một lỗi thường gặp trong các dự án có mật độ cáp cao hoặc nhiều nhóm thi công cùng tham gia.
Khuyến nghị
- Kiểm tra cực tính ngay sau khi hoàn thành lắp đặt.
- Ghi nhận kết quả trong hồ sơ nghiệm thu.
- Đối chiếu với sơ đồ thiết kế trước khi bàn giao.
Xem thêm>>> Bộ đo kiểm suy hao cáp quang EXFO PXM/LXM
Sai lầm 4: Không lưu dữ liệu Baseline sau nghiệm thu
Nhiều dự án chỉ in báo cáo để bàn giao rồi kết thúc.
Điều này đồng nghĩa với việc đội ngũ vận hành không có dữ liệu tham chiếu khi xảy ra sự cố hoặc khi cần mở rộng hệ thống sau vài năm.
Một bộ dữ liệu Baseline đầy đủ sẽ giúp:
- So sánh kết quả theo thời gian.
- Phát hiện xu hướng suy giảm chất lượng.
- Rút ngắn thời gian xử lý sự cố.
- Hỗ trợ lập kế hoạch bảo trì.
Đối với các Data Center hiện đại, dữ liệu nghiệm thu không chỉ phục vụ bàn giao mà còn là tài sản kỹ thuật của toàn bộ vòng đời hệ thống.
Sai lầm 5: Báo cáo nghiệm thu không đầy đủ hoặc thiếu tính truy xuất
Một báo cáo chỉ có vài ảnh chụp màn hình hoặc một bảng kết quả đơn lẻ thường chưa đủ để phục vụ công tác quản lý lâu dài.
Một bộ hồ sơ nghiệm thu nên bao gồm:
- Kết quả kiểm tra connector.
- Báo cáo Tier-1 (OLTS).
- Báo cáo Tier-2 (OTDR) nếu được yêu cầu.
- Kết quả kiểm tra cực tính.
- Thông tin tuyến cáp.
- Ngày đo, thiết bị đo và người thực hiện.
Việc chuẩn hóa hồ sơ giúp quá trình bảo trì, kiểm toán hoặc mở rộng hệ thống trong tương lai diễn ra thuận lợi hơn.
Trong nhiều dự án, nguyên nhân phải thi công lại không phải vì cáp quang hay thiết bị mạng kém chất lượng, mà xuất phát từ các lỗi rất cơ bản như connector chưa được vệ sinh, sai cực tính hoặc thiếu dữ liệu nghiệm thu.
Việc xây dựng một quy trình kiểm tra thống nhất ngay từ đầu giúp giảm rủi ro phát sinh sau bàn giao, đồng thời nâng cao uy tín của nhà thầu và tạo thuận lợi cho đội ngũ vận hành khi hệ thống được đưa vào khai thác.
Trước khi ký biên bản nghiệm thu, hãy xác nhận rằng bạn đã hoàn thành các bước sau:
- Kiểm tra và vệ sinh toàn bộ connector.
- Đo suy hao đầu cuối (Tier-1).
- Thực hiện OTDR (Tier-2) nếu yêu cầu.
- Kiểm tra cực tính của các tuyến MPO/MTP.
- Lưu trữ đầy đủ dữ liệu Baseline.
- Hoàn thiện hồ sơ và báo cáo nghiệm thu.
Một danh sách kiểm tra đơn giản có thể giúp hạn chế nhiều rủi ro trong quá trình vận hành sau này.
Sau khi hiểu những lỗi thường gặp trong quá trình nghiệm thu, câu hỏi đặt ra là: Làm thế nào để chuẩn hóa toàn bộ quy trình Đo kiểm và chứng nhận?
Trong bài viết cuối của chuyên đề, chúng ta sẽ cùng tìm hiểu cách xây dựng quy trình Đo kiểm xuyên suốt từ kiểm tra connector, chứng nhận Tier-1, phân tích Tier-2 đến quản lý dữ liệu và báo cáo bằng hệ sinh thái giải pháp của EXFO.
=================================
