Sau khi hoàn thành lắp đặt hệ thống cáp quang cho Data Center, nhiều đơn vị thường tiến hành nghiệm thu bằng cách đo OTDR và xem đó là đủ để đánh giá chất lượng tuyến cáp.
Thực tế, OTDR là một công cụ rất quan trọng, nhưng không thay thế được toàn bộ quy trình chứng nhận (Fiber Certification).
Các tiêu chuẩn về hệ thống cáp cấu trúc như TIA-568, ISO/IEC 11801 và IEC 14763-3 đều nhấn mạnh việc kiểm tra suy hao tuyến, tính liên tục, cực tính, chất lượng đầu nối và khả năng truy vết hồ sơ nghiệm thu. Tùy theo mục tiêu kiểm tra, các phép đo Tier-1 và Tier-2 sẽ bổ sung cho nhau thay vì thay thế nhau.
Tier-1 là bước kiểm tra nhằm xác nhận tuyến cáp đáp ứng các yêu cầu cơ bản trước khi đưa vào khai thác.
Thông thường, quá trình này sử dụng OLTS (Optical Loss Test Set) để đo suy hao đầu cuối của toàn tuyến.
Các nội dung kiểm tra bao gồm:
- Suy hao toàn tuyến (Insertion Loss).
- Tính liên tục của tuyến cáp (Continuity).
- Chiều dài tuyến cáp.
- Polarity (cực tính).
- Kết quả Pass/Fail theo giới hạn thiết kế.
Đây là phép đo phản ánh trực tiếp lượng suy hao mà tín hiệu sẽ gặp khi truyền qua toàn bộ tuyến cáp, vì vậy rất phù hợp cho công tác nghiệm thu.

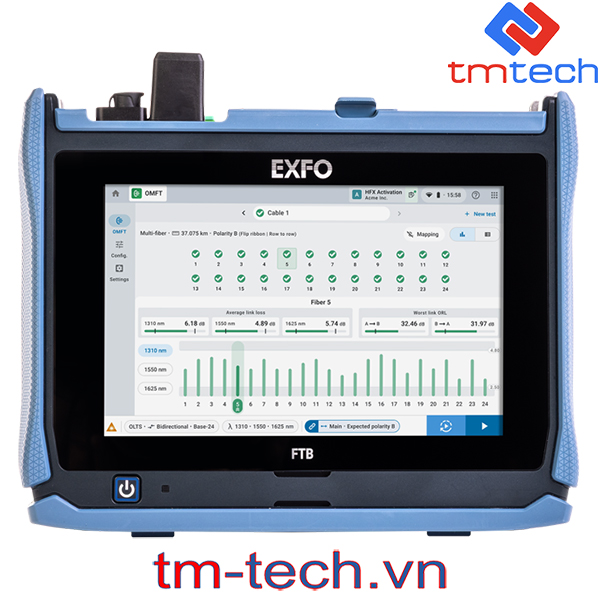

Xem thêm>>> Bộ đo kiểm suy hao cáp quang OTDR EXFO FTB Lite 975
Nếu Tier-1 cho biết tổng suy hao của tuyến cáp, thì Tier-2 giúp kỹ sư hiểu điều gì đang xảy ra bên trong tuyến đó.
Tier-2 sử dụng OTDR (Optical Time Domain Reflectometer) để phân tích từng sự kiện trên đường truyền.
Các thông tin có thể thu được gồm:
- Vị trí mối hàn.
- Vị trí đầu nối.
- Suy hao của từng sự kiện.
- Độ phản xạ (Reflectance).
- Chiều dài chính xác của tuyến cáp.
- Điểm đứt hoặc suy hao bất thường.
Nhờ đó, OTDR là công cụ rất hiệu quả để phân tích nguyên nhân khi một tuyến cáp không đạt yêu cầu hoặc khi cần xác định vị trí xảy ra sự cố.
Xem thêm>>> Máy đo cáp quang OTDR EXFO FTB Lite 720D
So sánh Tier-1 và Tier-2
|
Tiêu chí |
Tier-1 |
Tier-2 |
|
Thiết bị |
OLTS |
OTDR |
|
Mục tiêu |
Chứng nhận suy hao toàn tuyến |
Phân tích chi tiết từng sự kiện |
|
Kết quả |
Insertion Loss, Length, Polarity |
Event Map, Reflectance, Fault Location |
|
Ứng dụng |
Nghiệm thu hệ thống |
Phân tích lỗi, bảo trì và xử lý sự cố |
Hai phương pháp này không cạnh tranh với nhau mà bổ sung cho nhau trong một quy trình Đo kiểm hoàn chỉnh.
Đây là một hiểu lầm khá phổ biến.
OTDR có thể xác định vị trí connector, mối hàn hoặc điểm suy hao, nhưng kết quả suy hao trên đồ thị OTDR không thay thế phép đo suy hao đầu cuối của OLTS.
Ngược lại, OLTS cho biết tổng suy hao của tuyến cáp nhưng không chỉ ra được vị trí gây suy hao nếu kết quả không đạt yêu cầu.
Vì vậy:
Tier-1 trả lời câu hỏi: Tuyến cáp có đạt yêu cầu để nghiệm thu hay không?
Tier-2 trả lời câu hỏi: Nếu chưa đạt, nguyên nhân nằm ở đâu?
Kết hợp cả hai phương pháp sẽ giúp quá trình nghiệm thu và bảo trì hiệu quả hơn.
Trong nhiều dự án Data Center và mạng quang doanh nghiệp, chúng tôi nhận thấy một số đơn vị chỉ lưu kết quả OTDR mà không có báo cáo suy hao đầu cuối hoặc hồ sơ kiểm tra cực tính.
Điều này có thể gây khó khăn khi nghiệm thu với chủ đầu tư hoặc khi cần đối chiếu trong quá trình bảo trì sau này.
Một bộ hồ sơ chứng nhận đầy đủ nên bao gồm kết quả đo suy hao, kiểm tra connector, xác nhận cực tính và báo cáo OTDR. Việc chuẩn hóa ngay từ đầu sẽ giúp tiết kiệm đáng kể thời gian và chi phí khi hệ thống được mở rộng hoặc xảy ra sự cố.
Ngay cả khi thực hiện đầy đủ Tier-1 và Tier-2, một số lỗi vẫn có thể xuất phát từ những nguyên nhân rất đơn giản như connector bị bẩn, sai quy trình vệ sinh hoặc hồ sơ nghiệm thu chưa đầy đủ.
Trong bài viết tiếp theo, chúng ta sẽ cùng điểm qua 5 sai lầm phổ biến khi nghiệm thu cáp quang Data Center và cách hạn chế những lỗi này ngay từ giai đoạn triển khai.
=================================
