Trong nhiều năm, các dự án nâng cấp Data Center thường tập trung vào việc đầu tư máy chủ mạnh hơn, thiết bị chuyển mạch tốc độ cao hơn hoặc các nền tảng lưu trữ hiện đại. Tuy nhiên, khi AI, điện toán đám mây và các ứng dụng xử lý dữ liệu quy mô lớn phát triển, một yếu tố tưởng như "thụ động" lại trở thành nền tảng quyết định hiệu năng của toàn bộ hệ thống: hệ thống cáp quang.
Một hệ thống mạng có thể được trang bị switch 400G hoặc 800G, nhưng nếu hạ tầng cáp quang không được thiết kế, lắp đặt và chứng nhận đúng tiêu chuẩn, hiệu năng của các thiết bị này sẽ không được phát huy tối đa.
Đó là lý do các nhà vận hành Data Center hiện đại coi Structured Cabling là một hạng mục chiến lược ngay từ giai đoạn thiết kế.
Structured Cabling (hệ thống cấu trúc cáp) là phương pháp thiết kế và triển khai hạ tầng cáp theo một kiến trúc tiêu chuẩn, giúp mọi kết nối trong Data Center được tổ chức khoa học, dễ quản lý và sẵn sàng mở rộng.
Đối với Data Center, Structured Cabling không chỉ bao gồm cáp quang mà còn bao gồm:
- Hệ thống phân phối cáp (Distribution Area).
- Patch Panel.
- Cross Connect.
- Trunk Cable.
- MPO/MTP Connectivity.
- Fiber Patch Cord.
- Nhãn và tài liệu quản lý.
Mục tiêu của Structured Cabling là tạo ra một hạ tầng ổn định, có thể hỗ trợ nhiều thế hệ thiết bị mạng mà không cần thay đổi toàn bộ hệ thống cáp.
Khối lượng dữ liệu mà các cụm GPU trao đổi với nhau trong quá trình huấn luyện mô hình AI lớn hơn rất nhiều so với các ứng dụng CNTT truyền thống.
Điều này kéo theo những yêu cầu mới:
- Mật độ cổng kết nối cao hơn.
- Băng thông từ 100G đến 800G.
- Độ trễ thấp.
- Khả năng mở rộng linh hoạt.
- Quản lý và bảo trì đơn giản.
Để đáp ứng các yêu cầu đó, nhiều Data Center hiện nay sử dụng cáp quang đa sợi với đầu nối MPO/MTP thay vì các kết nối duplex truyền thống.

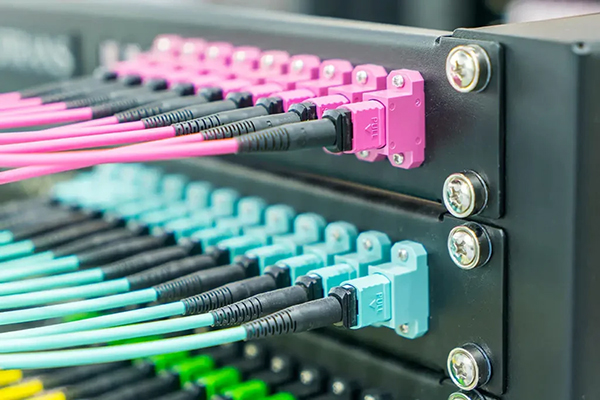

MPO (Multi-fiber Push-On) là đầu nối quang có khả năng truyền nhiều sợi quang trong cùng một connector. Đây là lựa chọn phổ biến trong các Data Center hiện đại nhờ khả năng triển khai nhanh, tiết kiệm không gian và hỗ trợ các chuẩn Ethernet tốc độ cao.
Một số cấu hình thường gặp:
- Base-8: phù hợp với nhiều triển khai 400G và xu hướng mở rộng trong tương lai.
- Base-12: phổ biến trong các hệ thống truyền thống và nhiều hạ tầng hiện hữu.
- Base-16: được sử dụng trong một số kiến trúc 400G/800G mật độ cao.
- Base-24: đáp ứng các hệ thống yêu cầu số lượng sợi lớn hoặc nhiều kênh truyền đồng thời.
Việc lựa chọn cấu hình phù hợp phụ thuộc vào kiến trúc mạng, loại module quang và kế hoạch mở rộng của từng Data Center.
Kết quả đo kiểm suy hao cho sợi MPO-24 trên máy đo EXFO
Dù được thiết kế theo tiêu chuẩn, chất lượng của hệ thống vẫn phụ thuộc vào quá trình thi công và nghiệm thu.
Một số vấn đề phổ biến bao gồm:
- Connector bị bẩn hoặc trầy xước.
- Sai cực tính (Polarity).
- Suy hao vượt mức cho phép.
- Bán kính uốn cong cáp không đúng khuyến nghị.
- Hồ sơ nghiệm thu không đầy đủ.
Những lỗi này có thể không xuất hiện ngay trong quá trình lắp đặt, nhưng sẽ ảnh hưởng đến hiệu năng và độ ổn định khi hệ thống vận hành ở tốc độ 400G hoặc 800G.
Xem thêm>>> Bộ đo kiểm suy hao cáp quang OTDR EXFO FTB Lite 975
Một hệ thống cáp quang chỉ thực sự sẵn sàng khi đã được kiểm tra và chứng nhận theo các tiêu chuẩn kỹ thuật phù hợp.
Quá trình chứng nhận giúp:
- Xác nhận suy hao nằm trong giới hạn thiết kế.
- Kiểm tra cực tính và tính liên tục của tuyến cáp.
- Phát hiện lỗi connector trước khi đưa vào sử dụng.
- Tạo hồ sơ kỹ thuật phục vụ nghiệm thu và bảo trì.
- Giảm nguy cơ phải thi công lại sau khi hệ thống đi vào vận hành.
Đây là bước quan trọng để đảm bảo hạ tầng cáp quang có thể đáp ứng ổn định các ứng dụng AI, Cloud và mạng Ethernet tốc độ cao.
Trong kỷ nguyên AI và Data Center mật độ cao, hệ thống cáp quang không còn là một hạng mục phụ trợ mà đã trở thành nền tảng quyết định hiệu năng của toàn bộ hạ tầng.
Đầu tư đúng vào thiết kế, thi công và chứng nhận Structured Cabling sẽ giúp doanh nghiệp giảm rủi ro, tối ưu hiệu quả đầu tư và sẵn sàng cho các thế hệ mạng 400G, 800G và xa hơn nữa.
Ở bài viết tiếp theo, chúng ta sẽ tìm hiểu Tier-1 và Tier-2 Fiber Certification – hai bước Đo kiểm quan trọng giúp xác nhận chất lượng hệ thống cáp quang trước khi đưa Data Center vào khai thác.
Xem thêm>>> Tier-1 và Tier-2 Fiber Certification: Vì sao chỉ đo OTDR là chưa đủ?
=================================
Bạn đang thiết kế hoặc triển khai hạ tầng cáp quang cho Data Center?
TMTECH sẵn sàng tư vấn giải pháp Đo kiểm và chứng nhận hệ thống cáp quang theo các tiêu chuẩn quốc tế, giúp dự án được nghiệm thu nhanh chóng và sẵn sàng cho các ứng dụng AI cũng như mạng Ethernet tốc độ cao.
